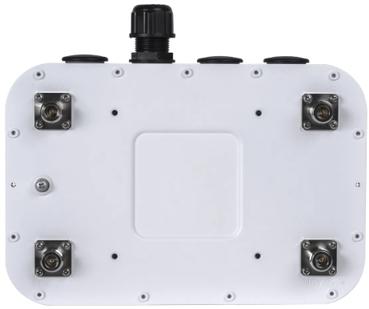

Wi-Fi 6双射频2.975Gbps室外无线接入点，RG-AP680-O(P)
推荐用于电力能源、互联网、企业、教育、无线城市、商贸广场等室外场景，应对恶劣天气环境，提供稳定大范围的网络信号覆盖
产品特性：
- · 工业级产品设计，IP68防尘防水，-40°C～65°C工作宽温域
- · 高功率全向天线，多跳及点对多点网桥功能，360°覆盖，信号宽广无死角
- · 全新升级Wi-Fi 6，最大速率2.975Gbps
- · 支持WIS管理，无需深入户外一线，高效运维网络
产品概述
RG-AP680-O(P)是锐捷网络面向电力能源、互联网、企业、教育、无线城市、商贸广场等室外场景推出的Wi-Fi 6双射频通用级室外型无线接入点（AP）产品。
RG-AP680-O(P)支持802.11ax、802.11ac Wave2、802.11ac Wave1和802.11n等协议。采用硬件独立的双射频设计，整机最大可提供2.975Gbps的接入速率，高速无线让性能不再成为瓶颈。该产品充分考虑了无线网络安全、射频控制、移动访问、服务质量保证、无缝漫游等重要因素，配合锐捷无线控制器和RG-WIS产品完成无线用户数据转发、安全、访问控制。RG-AP680-O(P)采用了IP68防护等级的外壳设计，适合在严苛的室外环境中使用，可有效避免室外恶劣天气和环境影响，可高度适应北方寒冷天气与南方潮湿天气环境对设备的苛刻要求，大大降低了安装和维护难度。
该产品可支持本地供电或以太网供电模式，可根据客户现场供电环境进行灵活选择；同时，RG-AP680-O(P)支持内置智能全向天线、多跳及点对多点网桥功能，可以满足绝大多数环境要求下的室外无线Wi-Fi网络覆盖和室外组网的需求。
产品特性
高速无线，省电更可靠
● 1024QAM高速接入速率
RG-AP680-O(P)采用双射频设计，采用Wi-Fi无线标准—802.11ax协议；双射频同时开启，高达2.975Gbps的高速无线，带来高速完满体验。
● OFDMA高密用户接入
RG-AP680-O(P)支持802.11ax标准的OFDMA功能，将WLAN信道分为多个更窄的子信道，每个用户占用一个或多个子信道。通过AP调度多个用户可以同时接收、发送报文，减少用户间的竞争和退避，降低网络延时，提高网络效率。
高密部署与接入环境下，单一用户的平均速率提升至802.11ac的4倍。
● 绿色环保，单位性能耗电降低
大量的节能新技术被应用到了RG-AP680-O(P)中，结合高性能的电源设计，使得RG-AP680-O(P)提供高速无线接入的同时，轻松节省电能。
● 智能识别功能
支持终端智能识别，能够识别出iOS、Android等智能移动终端和PC机。
● 智能化的本地转发
RG-AP680-O(P)继承了锐捷网络的智能本地转发技术，突破了无线控制器的流量瓶颈的限制。通过锐捷无线控制器的配合，可灵活预配置RG-AP680-O(P)产品的数据转发模式，根据SSID名称或者用户VLAN以决定是否需要经过无线控制器转发，或直接进入有线网络进行数据交换。
通过本地转发技术可以将延迟敏感、传输要求实时性高的数据分类通过有线网络转发，可以大大缓解无线控制器的流量压力，更好的适应802.11ax网络高流量传输的要求。
● 丰富的服务质量保证（QoS）
RG-AP680-O(P)支持丰富的服务质量保证（QoS），支持WLAN/AP/STA多种模式的带宽限制、支持对不同业务数据定义优先级的WMM（Wi-Fi Multimedia）等，实现了及时、定量的影音传输能力，保证多媒体的顺畅应用。
RG-AP680-O(P)支持的组播转单播技术解决了无线网络中视频点播等组播应用下掉包、时延大导致视频不流畅的问题，优化了组播视频业务在无线网络中的体验。
全面安全防护更易用
● 用户级安全准入
RG-AP680-O(P)支持Web、802.1x、MAC地址、本地认证等多种用户准入认证方式供客户选择。不仅如此，RG-AP680-O(P)全面支持锐捷GSN（Global Security Network，全局安全网络）解决方案。遵从标准的网络访问控制体系，从用户的接入、授权、主机的合规到网络行为监控、网络攻击防治等多个层面，对网络准入进行了严格的定义，并通过这种控制，实现了“入网即认证、入网即安全”的建设理念。
● 全面的无线安全防护
配合锐捷网络一体化网管系统RG-SNC以及RG-WS系列无线控制器，RG-AP680-O(P)具备WIDS（无线入侵检测）、射频干扰定位、流氓AP的反制、防ARP欺骗、DHCP安全保护等一系列无线安全防护功能，从根本上为用户构建安全可靠的无线网络。
● 多种易用性认证方式
通过搭配锐捷认证系统或多业务AC，支持无感知，短信和二维码访客等多种高效便捷的认证方式。
无线用户通过无感知认证方式接入网络，仅需首次输入账号和密码，避免了开机后再次输入账号密码的过程，让用户一次认证即可轻松上网。
通过短信认证方式的访客接入无线网络后会弹出认证页面，访客可以通过自己的手机号码进行注册，按照接收的短信中的账号密码进行上网操作。
二维码认证是另一种方便访客上网的方式，访客接入无线网络后，可获得二维码提示，通过被访者（员工）的授权后即可访问网络，访客行为与被访者直接关联，提供更佳安全性。
灵活智能的运维管理
● 简化部署
产品支持极简以太全光方案部署，上行光口可实现光纤介质的传输，具有高带宽、抗干扰能力强、远距离部署优点。同时支持传统以太网架构部署，设备不绑定、运维零门槛。
● 胖瘦模式灵活切换
RG-AP680-O(P)支持胖（Fat）瘦（Fit）模式的灵活切换，在Fit（瘦）模式下更能实现快速配置安装使用，而完善的远程管理也大幅提高了无线网络的运维管理效率。
● Web界面管理
RG-AP680-O(P)支持通过AC和AP的Web界面进行管理，不仅轻松搞定无线配置，更能够整体运营无线网络，通过AC的Web界面不仅能够管理AP还能管理AP下联的用户，可以对用户进行限速和限制用户连入网络等行为，方便运维人员对无线的规划和运维。
● 可视化的智能运维
RG-AP680-O(P)可以与锐捷网管软件RG-SNC、RG-WIS联动，可以实现对网络中所有AP设备状态的查询，提供无线热敏图来显示无线AP在实际环境中的无线信号分布状态，实现智能网优和专家级故障解决。
| 尺寸与重量 | RG-AP680-O(P) |
| 产品尺寸（长×宽×高） | 251mm×173mm×73.6mm |
| 运输尺寸（宽×深×高） | 489mm×422mm×347mm |
| 产品重量 | 主机：1.45kg 主机挂架：0.6kg 抱杆/壁挂固定架：0.3kg |
| 运输重量 | 单台14.07kg（每个运输箱内4台） |
| 安装方式 | 壁挂、抱杆 |
| 挂架尺寸（宽×高×深） | 主机挂架：130mm×231mm×39mm 抱杆/壁挂固定架：120mm×124mm×43mm |
| 挂机孔洞间距 | 主机挂架：100mm×100mm 抱杆/壁挂固定架：65mm×105mm |
| 挂架孔洞直径 | 主机挂架：7mm 抱杆/壁挂固定架：9mm |
| 抱杆直径 | 50mm~140mm |
| 射频规格 | RG-AP680-O(P) |
| 射频设计 | 双射频，整机支持4条空间流 Radio1：2.4GHz，2条流：2×2，MU-MIMO Radio2：5GHz，2条流：2×2，MU-MIMO |
| 工作频段 | Radio1：802.11b/g/n/ax，2.400GHz～2.4835GHz Radio2：802.11a/n/ac/ax，5.150GHz～5.350GHz，5.470GHz～5.725GHz，5.725GHz～5.850GHz 注意：工作频段根据不同国家配置有所变化 |
| 传输速率 | Radio1：2.400GHz，575Mbps Radio2：5GHz，2.400Gbps 整机最大接入速率 2.4GHz+5GHz，2.975Gbps |
| 天线类型 | 内置智能全向天线，并支持内外置天线切换 |
| 天线增益 | 2.4GHZ：4dBi 5GHZ：7dBi |
| 最大发射功率 | 28dBm 注意：实际发射功率遵照不同国家和地区法规而有所不同。 |
| 功率调整步长 | 1dBm |
| 调制类型 | 802.11b：BPSK、QPSK、CCK 802.11a/g/n：BPSK、QPSK、16-QAM、64-QAM和256-QAM 802.11ac：BPSK、QPSK、16-QAM、64-QAM、256-QAM和1024-QAM 802.11ax：BPSK、QPSK、16-QAM、64-QAM、256-QAM和1024-QAM |
说明：Wi-Fi在不同频段、协议、传输速率时的射频性能如下表所示，根据国家有所不同，具体解释权归锐捷网络所有。
| Wi-Fi射频性能 | RG-AP680-O(P) | ||
| 频段和协议 | 传输速率 | 每发射链最大发射功率 | 每接收链接收灵敏度 |
| 2.4 GHz 802.11b | 1 Mbps | 25dBm | -96dBm |
| 2 Mbps | 25dBm | -94dBm | |
| 5.5 Mbps | 25dBm | -93dBm | |
| 11 Mbps | 25dBm | -89dBm | |
| 2.4 GHz 802.11g | 6 Mbps | 25dBm | -96dBm |
| 24 Mbps | 25dBm | -94dBm | |
| 36 Mbps | 24dBm | -93dBm | |
| 54 Mbps | 23dBm | -89dBm | |
| 2.4 GHz 802.11n (HT20) | MCS0 | 25dBm | -85dBm |
| MCS7 | 22dBm | -67dBm | |
| 2.4 GHz 802.11n (HT40) | MCS0 | 25dBm | -82dBm |
| MCS7 | 22dBm | -64dBm | |
| 2.4 GHz 802.11ax (HE20) | MCS0 | 25dBm | -85dBm |
| MCS11 | 18dBm | -58dBm | |
| 2.4 GHz 802.11ax (HE40) | MCS0 | 25dBm | -82dBm |
| MCS11 | 18dBm | -54dBm | |
| 5 GHz 802.11a | 6 Mbps | 25dBm | -91dBm |
| 24 Mbps | 25dBm | -85dBm | |
| 36 Mbps | 25dBm | -80dBm | |
| 54 Mbps | 23dBm | -74dBm | |
| 5 GHz 802.11n (HT20) | MCS0 | 25dBm | -85dBm |
| MCS7 | 22dBm | -67dBm | |
| 5 GHz 802.11n (HT40) | MCS0 | 25dBm | -82dBm |
| MCS7 | 22dBm | -64dBm | |
| 5 GHz 802.11ac (VHT20) | MCS0 | 25dBm | -85dBm |
| MCS9 | 20.5dBm | -60dBm | |
| 5 GHz 802.11ac (VHT40) | MCS0 | 25dBm | -82dBm |
| MCS9 | 20.5dBm | -57dBm | |
| 5 GHz 802.11ac (VHT80) | MCS0 | 25dBm | -82dBm |
| MCS9 | 20.5dBm | -56dBm | |
| 5 GHz 802.11ax (HE20) | MCS0 | 25dBm | -85dBm |
| MCS11 | 18dBm | -58dBm | |
| 5 GHz 802.11ax (HE40) | MCS0 | 25dBm | -82dBm |
| MCS11 | 18dBm | -54dBm | |
| 5 GHz 802.11ax (HE80) | MCS0 | 25dBm | -82dBm |
| MCS11 | 18dBm | -52dBm | |
| 5 GHz 802.11ax (HE160) | MCS0 | 25dBm | -79dBm |
| MCS11 | 18dBm | -50dBm | |
| 接口规格 | RG-AP680-O(P) |
| 物联网 | 蓝牙5.1 蓝牙串口 |
| 固化业务接口 | 上联： 1个10/100/1000Base-T自适应以太网接口，支持IEEE 802.3af与802.3at标准PoE受电 1个2.5G SFP接口，兼容1G SFP |
| 固化管理接口 | 1个RJ45的Console接口 |
| 状态指示灯 | 1个系统指示灯 3个信号强度指示灯 |
| 按键 | 1个复位按键 |
| 电源与功耗 | RG-AP680-O(P) |
| 受电类型 | AP支持2种受电方式： l 通过侧面的电源接口接受DC电源供电；输入电压/电流应为48V/0.35A；电源接口为2.0mm/6.3 mm的中间极性圆形插头；电源适配器需另购 l 通过侧面的ETH/PoE接口接受以太网供电；应满足PoE/PoE+,即802.3af/at以太网供电标准 注意： l 如果DC电源和以太网供电同时接入，DC电源优于以太网供电 l 推荐使用802.3at供电，此时AP可工作在最佳性能模式下 |
| 整机最大功耗 | 12.95W |
| 环境与可靠性 | RG-AP680-O(P) |
| 温度 | 工作温度：-40°C～65°C 存储温度：-40°C～85°C 说明：在海拔3000~5000米范围内，海拔每升高220米，最高温度规格降低1℃。 |
| 湿度 | 工作湿度：0%RH ~100%RH（无凝结） 存储湿度：0%RH ~100%RH（无凝结） |
| 防尘防水等级 | IP68 |
| 防腐蚀等级 | EN300 0019 Class C |
| 防爆等级 | Ex nA II C T3 Gc |
| 平均无故障时间（MTBF） | 在25℃（77℉）工作温度下，可达200,000小时（22年） |
| 认证与法规 | RG-AP680-O(P) |
| 安全法规 | 遵循GB 4943.1、IEC 60950-1、IEC 60825-1 |
| EMC法规 | 遵循EN 300386，GB/T 19286，GB/T 17618 |
| 无线电标准 | 无线发射设备型号核准、EN300 328、EN301 893 |
| 基本信息 | RG-AP680-O(P) |
| 适配软件版本 | AP_RGOS 11.9(6)W3B12及以上版本 |
| WLAN | RG-AP680-O(P) |
| 接入用户数 | 最大接入用户数：256，每射频128个用户 |
| BSSID数 | 整机最大可划分32个BSSID，每个射频最多16个BSSID |
| WLAN服务 | 最大WLAN ID数：16 |
| 用户管理 | 支持SSID隐藏 支持每个SSID配置单独的认证方式、加密机制、VLAN属性 支持边缘智能感知（RIPT） 支持基于终端数或流量的智能负载均衡 支持终端智能识别 |
| 用户数限制 | 支持基于SSID的用户数限制 支持基于射频卡的用户数限制 |
| 带宽限制 | 支持基于STA/SSID/AP的限速 |
| CAPWAP | 支持IPv4/IPv6 CAPWAP AP和AC之间支持L2/L3层网络拓扑 AP可以自动发现可接入的AC AP可以自动从AC更新软件版本 AP可以自动从AC下载配置 CAPWAP可穿透NAT |
| 数据转发 | 支持集中转发、本地转发 |
| 无线漫游 | 支持二层、三层漫游 |
| 无线定位 | 支持RBIS |
| 无线营销 | 支持MCP |
| 安全与认证 | RG-AP680-O(P) |
| 认证与加密 | 支持RADIUS (Remote Authentication Dial-In User Service，远程认证拨号用户服务) 支持PSK，Web等认证方式 支持二维码访客认证，短信认证，无感知认证 数据加密：支持WEP (64/128位) 、WPA-TKIP、 WPA-PSK、WPA2-AES、 WPA3企业版、WPA3个人版 |
| 数据帧过滤 | 支持白名单，静态黑名单，动态黑名单 |
| WIDS | 支持WIDS（Wireless Intrusion Detection System，无线入侵检测系统） 支持用户隔离 支持非法AP检测及反制 |
| ACL | 支持IP标准ACL，MAC扩展ACL，IP扩展ACL，专家级ACL 基于时间的ACL 支持基于二层接口关联ACL 支持基于三层接口关联ACL 支持基于WLAN接口关联入方向的ACL 支持基于802.1x认证的动态ACL下发 |
| CPP | 支持CPP（CPU Protect Policy，CPU保护策略） |
| NFPP | 支持NFPP（Network Foundation Protection Policy，网络基础保护策略） |
| 交换路由 | RG-AP680-O(P) |
| MAC | 支持MAC静态地址, MAC过滤地址 MAC地址表容量: 1024 MAC静态地址容量: 1024 MAC过滤地址容量: 1024 |
| Ethernet | Jumbo Frame长度: 1518 支持端口全/半双工 支持IEEE802.1p, IEEE802.1Q |
| VLAN | 支持Port based VLAN 最大SVI接口数量: 200 可创建VLAN的数量: 4094 允许指定的VLAN ID范围: 1~4094 |
| ARP | 支持ARP表项老化, ARP proxy ARP表项数量 : 1024 支持ARP Check |
| IPv4业务 | 支持静态IPv4地址和DHCP获取IPv4地址 每三层接口设置的IPv4地址数量：200 支持NAT，支持FTP ALG，DNS ALG |
| IPv6业务 | 支持IPv6编址, 邻居发现协议(ND) , ICMPv6, IPv6 Ping 支持IPv6 DHCP Client 每三层接口设置的IPv6地址数量： 400 |
| IP路由 | IPv4/IPv6静态路由 静态IPv4路由表容量: 1024 静态IPv6路由表容量: 1000 |
| 组播 | 支持组播转单播 |
| VPN | 支持PPPoE Client 支持IPsec VPN |
| 网管与监控 | RG-AP680-O(P) |
| 网管与监控 | 支持NTP Server, NTP Client 支持SNTP Client 支持SNMP v1/v2C/v3 支持故障检测及报警 支持信息统计及日志 |
| 网管平台 | 支持Web管理 (Eweb) |
| 用户接入管理 | 支持通过Telnet、SSH、SNMP、TFTP管理 |
| Fat/Fit模式切换 | 当AP工作在Fit(瘦)模式时, 可通过AC系列无线控制器切换为Fat模式 当AP工作在Fat(胖)模式时, 可通过本地控制口, Telnet方式切换为Fit模式 当AP工作在Cloud(云)管理模式时, 支持通过锐捷公有云管理 |
